Как выбрать редуктор давления для пневмосистемы гайковерта

Основная задача этого узла — точная регулировка силы сжатого воздуха, подаваемого на инструмент. От его корректной работы напрямую зависит момент затяжки резьбового соединения. Правильно подобранный механизм предотвращает срыв граней и повреждение крепежа.

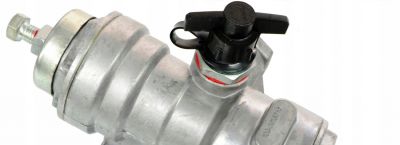

Конструкция прибора включает входной и выходной порты, регулировочный винт и манометр. Вращение винта изменяет жесткость пружины, управляющей запорным клапаном. Манометр предоставляет визуальный контроль над устанавливаемым уровнем.

Первым делом определите требуемый рабочий диапазон входного давления. Стандартные сети мастерских часто поддерживают 6-8 бар. Редуктор должен стабильно функционировать при таком входящем потоке.

Ключевой параметр — выходное давление. Для большинства пневматических гайковертов оно лежит в пределах 4-6 бар. Убедитесь, что модель охватывает этот интервал. Специализированный инструмент для ответственных соединений может требовать тонкой настройки до десятых долей бара.

Пропускная способность определяет объем воздуха, проходящий через устройство за единицу времени. Измеряется в литрах в минуту. Мощные ударные гайковерты потребляют до 400 л/мин. Недостаточная пропускная способность вызовет падение момента и "зависание" инструмента под нагрузкой.

Резьба присоединительных портов должна соответствовать разъемам вашей пневмолинии. Распространены дюймовые цилиндрические резьбы BSPP: 1/4", 3/8" или 1/2". Используйте переходники при несовпадении типоразмеров.

Корпусные детали из никелированной латуни демонстрируют стойкость к коррозии и механическому износу. Уплотнительные кольца из фторкаучука Viton сохраняют эластичность при контакте с маслом и водой.

Мембрана, воспринимающая давление, изготавливается из бутадиен-нитрильного каучука NBR. Этот материал обеспечивает долговечность и стабильность характеристик. Пружины из углеродистой стали с антикоррозионным покрытием гарантируют постоянство настроек.

Для монтажа непосредственно на инструмент применяют компактные редукторы с быстросъемным соединением. Стационарные версии врезают в магистраль на стенде. Такой подход централизованно регулирует питание нескольких рабочих мест.

Тарировка момента затяжки выполняется с помощью динамометрического ключа и контрольного манометра. Постройте график зависимости между давлением и выходным моментом для вашего гайковерта. Эта диаграмма позволит точно выставлять нужное значение.

Регулярно проверяйте точность показаний встроенного манометра. Погрешность свыше 5% служит сигналом для поверки или замены прибора. Чистите фильтр-влагоотделитель на входе для защиты механизма от загрязнений.

При выборе обратите внимание на бренды с развитой сервисной сетью. Наличие сменных комплектующих упростит техническое обслуживание. Продукция SMC, Festo или Norgren соответствует строгим промышленным стандартам.

В условиях вибрации используйте модели с фиксатором регулировочного винта. Он предотвращает самопроизвольное смещение установок. Конструкции с рукояткой крупного размера удобны для операций в защитных перчатках.

Стоимость качественного узла начинается от 2500 рублей. Профессиональные серии с повышенной износостойкостью оцениваются в 5000-7000 рублей. Экономия на этом компоненте приводит к браку и простоям.

Помните, что стабильность давления критична для повторяемости результата. Даже незначительные колебания в 0.3 бара способны изменить момент затяжки на 8-12%. Надежный регулятор становится страховкой от подобных отклонений.

Различают устройства прямого и обратного действия. В первом исполнении воздух давит на клапан снизу, а во втором — сверху. Конструкция обратного типа обеспечивает более плавную регулировку при резких скачках в магистрали.

Температурный диапазон эксплуатации типового регулятора составляет от -20°C до +80°C. При работе в литейных цехах или на зимнем воздухе потребуется специализированное исполнение. Низкие температуры делают стандартные уплотнения хрупкими.

Коэффициент редукции показывает максимальное отношение входного и выходного напора. Для большинства промышленных задач хватает значения 10:1. Такой запас прочности гарантирует стабильность выходных характеристик при нестабильной подаче.

Встроенный фильтр тонкой очистки задерживает частицы размером до 5 микрон. Его наличие продлевает срок службы точной механики. Некоторые модификации комплектуются лубрикатором для подачи масляного тумана в пневмолинию.

При длине питающего шланга свыше 10 метров учитывайте падение давления. Увеличивайте настройку на 0.1 бар за каждый дополнительный метр. Гибкие рукава внутренним диаметром менее 8 мм создают существенное аэродинамическое сопротивление.

Для крепежных операций с высоким классом прочности 8.8 и выше применяйте регуляторы с двумя манометрами. Один прибор показывает входной параметр, второй — выходной. Это позволяет оперативно реагировать на любые изменения в системе.

Регулярно сливайте конденсат из влагоотделителя. Скопление воды в каналах приводит к коррозии пружинной камеры. В зимний период жидкость может замерзнуть и полностью блокировать работу клапана.

Частота планового обслуживания составляет 2000 моточасов. Процедура включает замену уплотнителей и продувку каналов сжатым воздухом. Используйте только оригинальные ремкомплекты для сохранения заводских характеристик.

На производственных линиях с непрерывным циклом устанавливайте резервные регуляторы. Их монтируют параллельно основным через обводной клапан. Переключение между цепями занимает не более 30 секунд при выходе узла из строя.

Калибровку измерительных приборов проводят каждые 12 месяцев. Сертифицированные метрологические лаборатории выдают протокол поверки. Документ имеет юридическую силу при расследовании инцидентов с бракованной продукцией.

Шкала настройки должна иметь цену деления не более 0.1 бара. Слишком грубая градуировка не позволяет точно выставить момент. Модели с зубчатой передачей между винтом и пружиной обеспечивают плавность хода.

Вибрационная стойкость компонента проверяется по стандарту ISO 8626. Устойчивость к многократным циклическим нагрузкам сохраняет точность показаний. Дешевые аналоги быстро выходят из строя в этом режиме.

Подключайте устройство только после подготовки сжатого воздуха. Требования по чистоте прописаны в стандарте ISO 8573-1:2010. Класс 2 предполагает наличие не более 10000 твердых частиц на кубический метр.

Для работы с высокомоментными гайковертами от 1000 Н·м выбирайте усиленные исполнения. Их корпус выполнен из кованой латуни или нержавеющей стали AISI 304. Диаметр проходного сечения достигает 15 мм против стандартных 8 мм.

Срок службы качественного изделия составляет не менее 5 лет. Производители дают гарантию 2 года на безотказную работу. Реальный ресурс зависит от соблюдения условий эксплуатации и регулярности технического осмотра.

Проверяйте соответствие сертификатов требованиям Технических регламентов Таможенного союза. Маркировка EAC подтверждает безопасность использования на территории стран-участниц. Отсутствие знака делает невозможным легальное применение в промышленности.

Диапазон рабочих характеристик должен на 15-20% превышать расчетные значения системы. Такой запас прочности компенсирует возможные пиковые нагрузки. Превышение номинальных параметров ускоряет износ подвижных компонентов.

Монтаж выполняйте в строгом соответствии с инструкцией завода-изготовителя. Неправильная ориентация в пространстве искажает показания манометра. Стрелка прибора должна находиться в горизонтальной плоскости для минимизации погрешности.

Соблюдение этих правил подбора и эксплуатации обеспечит точность крепежных операций. Качественный регулятор давления превратит простой гайковерт в надежный инструмент для профессионала. Его грамотное применение снижает процент брака и повышает производительность труда.
